MoksaEds-p506e -4 poe -2 gtxsfp-t4+2 G-port Gigabit Poe+ hallinnoidut Ethernet-kytkimet 4 IEEE 802.3AF/AT POE+ -portit

Piirteet ja Hyöty

Sisäänrakennettu 4 PoE+ -porttia tukee jopa 60 W lähtö porttia kohti
Laaja-auto 12/24/48 VDC-virtatulot joustavaa käyttöönottoa varten
Älykkäät poe -toiminnot etäkäyttölaitteiden diagnoosiin ja vikojen palautumiseen
2 Gigabit-yhdistelmäporttia korkean kaistanleveyden viestinnälle
Tukee MXStudioa helppoa, visualisoitua teollisuusverkon hallintaa

Esittely

MOXA EDS-P506E -4 poe -2 GTXSFP-T sisältää gigabitin hallittuja poe+ Ethernet-kytkimiä, jotka tulevat standardiin 4 10/100baset (x), 802.3af (Poe) ja 802.3AT (Poe+) -yhteensopiva Ports ja 2 Combo Gigit (Poe+)-Vaatimukset. EDS-P506E-sarja tarjoaa jopa 30 wattia tehoa Poe+ -porttia kohti vakiotilassa ja sallii suuren voiman tuotoksen jopa 4- pari 60 W teollisuuden raskaiden POE-laitteiden, kuten säänkestävien IP-valvontakameroiden kanssa pyyhkimillä/lämmittimillä, korkean suorituskyvyn langattomilla langattomilla IP-kameroilla.

MOXA EDS-P506E -4 poe -2 GTXSFP-T-sarja on erittäin monipuolinen, ja SFP-kuituportit voivat siirtää tietoja jopa 120 km: n päässä laitteesta ohjauskeskukseen, jolla on korkea EMI-immuniteetti. Ethernet-kytkimet tukevat erilaisia hallintatoimintoja, mukaan lukien STP/RSTP, turborengas, turboketju, poe Power Management, Poe-laitteen automaattinen tarkistus, Poe Power Ajoitukset, PoE-diagnostinen, IGMP, VLAN, QoS, RMON, Kaistanleveyden hallinta ja sataman peilaus. MOXA EDS-P506E -4 poe -2 GTXSFP-T on suunniteltu erityisesti ankariin ulkossovelluksiin, joissa on 4 kV: n lisäyssuojaus PoE-järjestelmien keskeyttämättömän luotettavuuden varmistamiseksi.

Lisä- Piirteet ja Hyöty

Tukee erilaisia Poe-lähtöasetuksia (voimakas 36 W ja 60 W, Force- ja Legacy-tiloja) voimansiirtolaitteen yhteensopivuuden maksimoimiseksi
Tukee Smart PoE -toimintoja (PoE -diagnoosi, PD -epäonnistumisen tarkistus, PoE -aikataulu ja Poe -tapahtumavaroitus) POE: n operatiivisen tehokkuuden parantamiseksi
Komentorivirajapinta (CLI) nopeasti hallittujen toimintojen nopeasti määrittämiseksi
Tukee Ethernet/IP-, Profinet- ja Modbus TCP -protokollia laitteiden hallintaan ja seurantaan
Tukee V-ON-™: n varmistamiseksi, että millisekunnin tason kerros2/kerros3 verkon palautus
Turborengas ja turboketju (palautumisaika <20 ms @ 250 kytkimet),¹RSTP/STP ja MSTP verkon redundanssille
Automaattinen varoitus poikkeuksella sähköposti- ja releistulosta
Portin peilaus online -virheenkorjausta varten
IGMP Snooping ja GMRP monilähetysliikenteen suodattamiseksi
Port-pohjainen VLAN, IEEE 802.1Q VLAN ja GVRP verkon suunnittelun helpottamiseksi
QoS (IEEE 802.1p/1Q ja TOS/diffServ) determinismin lisäämiseksi
Portinrungointi optimaalisen kaistanleveyden hyödyntämiseksi
RADIUS, TACACS+, MAB -todennus, SNMPV3, IEEE 802.1X, Mac
ACL, HTTPS, SSH ja Sticky Mac -osoite verkon turvallisuuden parantamiseksi
SNMPV1/V2C/V3 Verkonhallinnan eri tasoille
Fiber Check ™ tarjoaa kattavan kuitujen digitaalisen diagnostisen seurannan (DDM) toiminnon ja tapahtumavaroituksen SFP -kuituporteissa
Kaistanleveyden hallinta arvaamattoman verkon tilan estämiseksi
ABC -02- USB (automaattinen varmuuskopiokonfiguraattori) järjestelmän määritysvarmuuskopiointiin/palauttamiseen ja laiteohjelmistopäivitykseen

1. Gigabitin Ethernet -palautumisaika <50 ms

Tekniset tiedot

Ethernet Rajapinta

Yhdistelmäportit (10/100/1000baset (x) tai 100/1000Basesfp+)

Koko/puoli kaksisuuntainen tila

Automaattinen MDI/MDI-X Connection Auto-neuvottelunopeus

Poe Satamat (10/100baset (x), RJ45 liitin)

Koko/puoli kaksisuuntainen tila

Automaattinen MDI/MDI-X Connection Auto-neuvottelunopeus

Standardit

IEEE 802.1D -2004 puiden protokollan IEEE 802.1p

IEEE 802.1Q VLAN -merkinnölle

IEEE 802.1s useille ulottuville puuprotokollalle IEEE 802.1W nopealle kattavalle puuprotokollalle IEEE 802.1x todennusta varten

IEEE 802.3 10baset

IEEE 802.3AB 1000baset (x)

IEEE 802.3AD Port -tavaratilaan lacpin kanssa

IEEE 802.3U 100baset (x) ja 100basefx IEEE 802.3x virtauksen ohjaamiseksi

IEEE 802.3Z for 1000Basesx/LX/LHX/ZX

Ethernet Ohjelmisto Piirteet

Suodattaa	802.1Q VLAN BPDU -suodatin BPDU Guard GMRP GVRP IGMP V1/V2/V3 -porttipohjainen VLAN
Teollisuus- Protokollat	Ethernet/IP Modbus TCP Profinet
Hallinta	Takapaineen virtauksen ohjaus Ddm DHCP -vaihtoehto 66/67/82 DHCP Server/Client Fiber Check Flow Control IPv4/IPv6 RARP RMON SCP SMTP SNMP ilmoittaa SNMPV1/V2C/V3 SYSLOG Telnet TFTP
Mib	Silta mib ethernet-kaltainen mib mib-ii P-Bridge MIB Q-Bridge MIB RMON MIB -ryhmät 1, 2, 3, 9 RSTP MIB
Redundanssi Protokollat	Linkkien yhdistäminen MRP MSTP RSTP STP Turboketju Turbo Ring V1/V2
Turvallisuus	Broadcast Storm Protection HTTPS/SSL Mac ACL TACACS+ MAb -todennus tahmea Mac NTP -todennusportin lukko Säde ssh
AikaHallinta	IEEE 1588V2 PTP (ohjelmistopohjainen) NTP-palvelin/asiakas SNTP

Kytkin Ominaisuudet

IGMP Ryhmät	256
Jumbo Kehys Koko	9,6 kb
Maci Taulukko Koko	8 K
Paketti Puskuri Koko	12 Mbit
Prioriteetti Jonot	4
Enintään Ei. - VLANS	64
VLAN Henkilöllisyystodistus Etäisyys	Vid 1 - 4094

USB Rajapinta

Säilytys- Satama

USB -tyyppi A

LED Rajapinta

LED Indikaattorit

PWR1, PWR2, tila, vika, 10/100m (TP -portti), 10/100/1000m (gigabit -yhdistelmäportti), mstr/pää, cplr/hännän, poe

Sarja- Rajapinta

Konsoli Satama

USB-Serial Console (Type B -liitin)

Tulos/lähtö Rajapinta

Digitaalinen Syöttö Kanavat	1
Digitaalinen Tulot	Enintään Syöttövirta: 8 mA +13 to +30 v tilalle 1 {{0}} to +3 v tilalle 0
Hälytys Kontakti Kanavat	1 Rele lähtö virran kantokyky 0. 5 A @ 48 VDC
Painikkeet	Nollauspainike

Upottaa Kytkin Kokoonpano

Ethernet Rajapinta

Turborengas, päällikkö, kytkentä, varaus

Voima Parametrit

Syöttö Jännite	24.12.48 VDC Redundantit kaksoistulot
Käyttö- Jännite	12 to 57 VDC (>50 VDC POE+ -lähtölle suositellaan)
Syöttö Nykyinen	4.08 A @ 48 VDC
Enintään Poe Voima Tulos - Satama	60 W
Yhteys	2 Irrotettava 4- yhteyspäätepohko (t)
Voima Kulutus (Max.)	Enintään 18.96 W Täysi kuormitus ilman PDS: n kulutusta
Kokonais Poe Voima Budjetti	Enintään 180 W kokonais PD: n kulutukselle @ 48 VDC -syöttö. 150 W kokonais PD: n kulutukselle @ 24 VDC -sisääntulo Max. 62 W kokonais PD: n kulutukselle @ 12 VDC -syöttö
Ylikuormitus Nykyinen Suoja	Tuettu
Peruuttaa Vastakkaisuus Suoja	Tuettu

Fyysinen Ominaispiirteet

Asunto	Metalli
IP -IP Luokitus	IP40
Mitat	49,1 x 135 x 116 mm (1,93 x 5,31 x 4,57 tuumaa)
Paino	910 g (2. 00 lb)
Asennus	Din-Rail-kiinnitys Seinäasennus (valinnaisella pakkauksella)

Ympäristö- Rajat

Käyttö- Lämpötila	EDS-P506E -4 poe -2 gtxsfp: -10-60 astetta (14-140 astetta f) EDS-P506E -4 poe -2 gtxsfp-t: -40 75 aste ({{15
Säilytys- Lämpötila (paketti mukana)	-40 - 85 astetta (-40 - 185 astetta f)
Ympäröivä Suhteellinen Kosteus	5-95% (ei-kondensoiva)

Standardit ja Sertifikaatit

Turvallisuus	Ul 61010-2-201 Fi 61010-2-201
EMC	Fi 61000-6-2/-6-4
EMI	CISPR 32, FCC Osa 15B Luokka A
EMS	IEC 61000-4-2 ESD: Yhteyshenkilö: 8 kV; Ilma: 15 kV IEC 61000-4-3 RS: 80 MHz - 1 GHz: 20 V/M IEC 61000-4-4 eft: Power: 4 kV; Signaali: 4 kV IEC 61000-4-5 Yliarvo: Power: 4 kV; Signaali: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 pfmf IEC 61000-4-11
Voima Sähköasema	IEEE 1613 IEC {{0}} Edition 2.0
Rautatie	Fi 50121-4
Liikenne Hallinta	Nema ts2
Värähtely	IEC 60068-2-6
Kolahtaa	IEC {{0}} Edition 2.0
Läpäisy	IEC 60068-2-31
Järkyttää	IEC 60068-2-27

Mtbf

Aika	755 167 tuntia
Standardit	Telcordia (Bellcore), GB

Paketti Sisällys

Laite	1 x eds-p506e -4 poe -2 gtxsfp-t-kytkin
Kaapeli	1 x USB Tyyppi A uros USB -tyypin B uros
Asennus Pakki	4 x korkki, muovi, RJ45 -portti 2 x korkki, muovi, SFP -aukko
Dokumentointi	1 x nopea asennusopas 1 x Tuotetodistukset laatutarkastuksesta, yksinkertaistettu kiinalainen 1 x tuoteilmoitus, yksinkertaistettu kiinalainen 1 x takuukortti
Huomautus	SFP -moduulit on ostettava erikseen käytettäväksi tämän tuotteen kanssa.

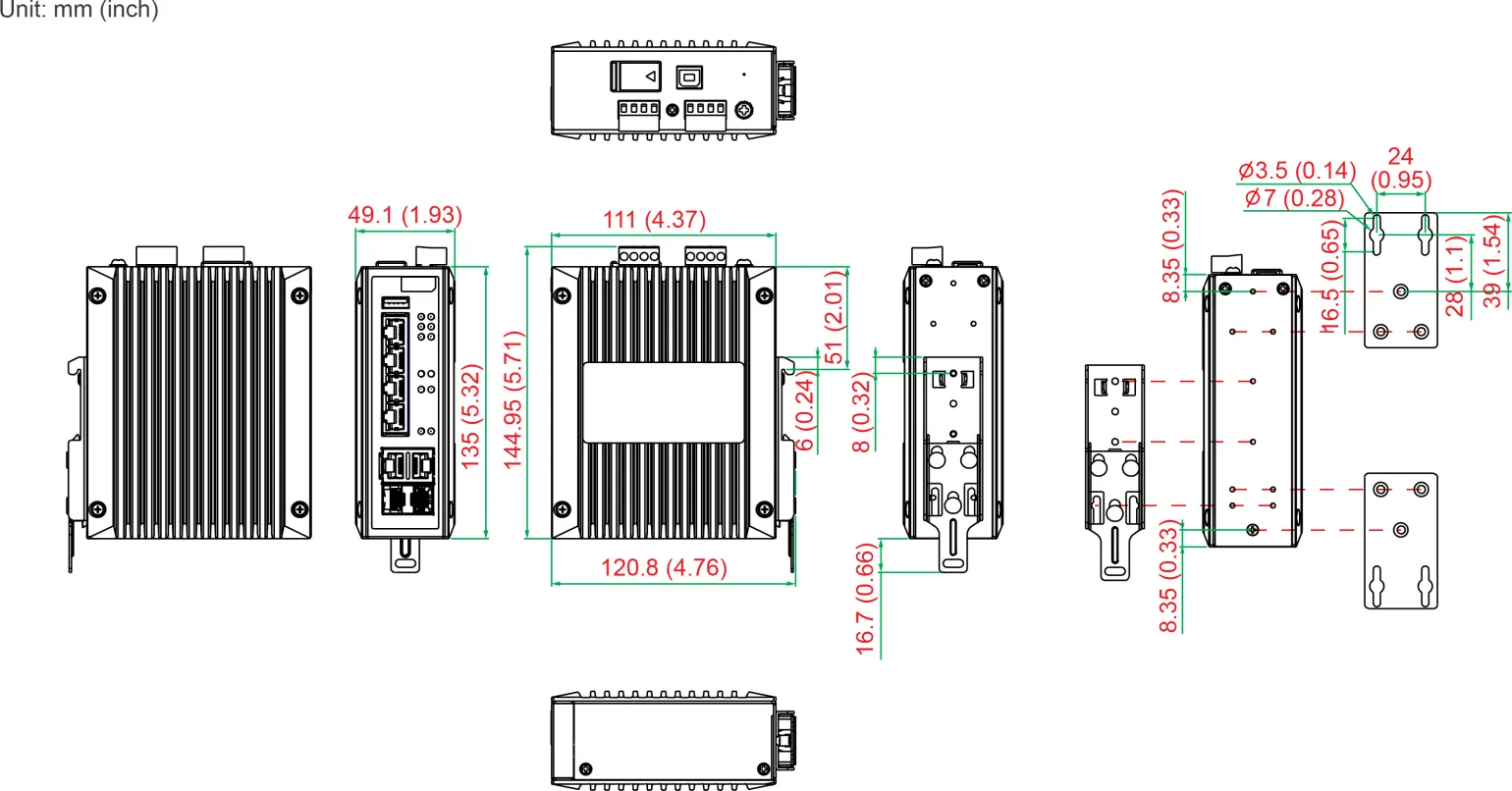

Mitat

Tilaus Tiedot

Malli Nimi

Yhdistelmä Satamat10/100/1000baset (x) tai 100/

1000BASESFP+

Poe Satamat 10/100baset (x), RJ45 Liitin

Käyttö- Temp.

Eds-p506e -4 poe -2 gtxsfp

-10 - 60 astetta

Eds-p506e -4 poe -2 gtxsfp-t

-40 - 75 astetta

Tarvikkeet (myydä erikseen)

SFP Moduulit

Sfp -1 fellc-t	SFP-moduuli, jossa 1 100 perusmatka LC-liittimellä 80 km: n siirto, -40-85 asteen käyttölämpötila
Sfp -1 femlc-t	SFP-moduuli, jossa 1 100 perusmatka, LC-liitin 2/4 km: n lähetys, -40-85 asteen käyttölämpötila
Sfp -1 feslc-t	SFP-moduuli, jossa 1 100 perusmatka LC-liittimellä 40 km: n siirto, -40-85 asteen käyttölämpötila
Sfp -1 g10alc	Wdm-tyyppinen (bidi) sfp-moduuli 1 1000 basesfp-portti LC-liittimellä 1 0 km lähetys; TX 1310 nm, RX 1550 nm, 0 - 60 asteen käyttölämpötila
SFP -1 G10ALC-T	Wdm-tyyppinen (bidi) SFP-moduuli 1 1000 basesFP-portti LC-liittimellä 10 km: n lähetykselle; Tx 1310 nm, rx 1550 nm, -40 - 85 asteen käyttölämpötila
SFP -1 G10BLC	Wdm-tyyppinen (bidi) sfp-moduuli 1 1000 basesfp-portti LC-liittimellä 1 0 km lähetys; TX 1550 nm, RX 1310 nm, 0 - 60 asteen käyttölämpötila
SFP -1 G10BLC-T	Wdm-tyyppinen (bidi) SFP-moduuli 1 1000 basesFP-portti LC-liittimellä 10 km: n lähetykselle; Tx 1550 nm, rx 1310 nm, -40 - 85 asteen käyttölämpötila
SFP -1 G20ALC	Wdm-tyyppinen (bidi) sfp-moduuli 1 1000 basesfp-portti LC-liittimellä 2 0 km lähetys; TX 1310 nm, RX 1550 nm, 0 - 60 asteen käyttölämpötila
SFP -1 G20ALC-T	Wdm-tyyppinen (bidi) SFP-moduuli 1 1000 basesFP-portti LC-liittimellä 20 km: n lähetykselle; Tx 1310 nm, rx 1550 nm, -40 - 85 asteen käyttölämpötila
SFP -1 G20BLC	Wdm-tyyppinen (bidi) sfp-moduuli 1 1000 basesfp-portti LC-liittimellä 2 0 km lähetys; TX 1550 nm, RX 1310 nm, 0 - 60 asteen käyttölämpötila
SFP -1 G20BLC-T	Wdm-tyyppinen (bidi) SFP-moduuli 1 1000 basesFP-portti LC-liittimellä 20 km: n lähetykselle; Tx 1550 nm, rx 1310 nm, -40 - 85 asteen käyttölämpötila
SFP -1 G40ALC	Wdm-tyyppinen (bidi) sfp-moduuli 1 1000 basesfp-portti LC-liittimellä 4 0 km lähetys; TX 1310 nm, RX 1550 nm, 0 - 60 asteen käyttölämpötila
SFP -1 G40ALC-T	Wdm-tyyppinen (bidi) SFP-moduuli 1 1000 basesFP-portti LC-liittimellä 40 km: n lähetykselle; Tx 1310 nm, rx 1550 nm, -40 - 85 asteen käyttölämpötila
SFP -1 G40BLC	Wdm-tyyppinen (bidi) sfp-moduuli 1 1000 basesfp-portti LC-liittimellä 4 0 km lähetys; TX 1550 nm, RX 1310 nm, 0 - 60 asteen käyttölämpötila
SFP -1 G40BLC-T	Wdm-tyyppinen (bidi) SFP-moduuli 1 1000 basesFP-portti LC-liittimellä 40 km: n lähetykselle; Tx 1550 nm, rx 1310 nm, -40 - 85 asteen käyttölämpötila
Sfp -1 gezxlc	SFP -moduuli {{0}} baseezx -portti LC -liittimellä 110 km: n lähetykselle, 0 - 60 asteen käyttölämpötila
Sfp -1 gezxlc -120	SFP -moduuli {{0}} baseezx -portti LC -liittimellä 120 km: n lähetykselle, 0 - 60 asteen käyttölämpötila
Sfp -1 glhlc	SFP -moduuli {{0}} baselh -portti LC -liittimellä 30 km: n siirto, 0 - 60 asteen käyttölämpötila
Sfp -1 glhlc-t	SFP -moduuli, jossa 1 1000 Baselh -portti LC -liittimellä 30 km: n siirrosta, -40 - 85 asteen käyttölämpötila
Sfp -1 glhxlc	SFP -moduuli {{0}} baselhx -portti LC -liittimellä 40 km: n lähetykselle, 0 - 60 asteen käyttölämpötila
Sfp -1 glhxlc-t	SFP -moduuli 1 1000 baselhx -portti LC -liittimellä 40 km: n siirrosta, -40 - 85 asteen käyttölämpötila
Sfp -1 glsxlc	SFP -moduuli {{0}} baselsx -portti LC -liittimellä 1 km/2 km: n lähetys, 0 - 60 astetta käyttölämpötila
Sfp -1 glsxlc-t	SFP -moduuli 1 1000 Baselsx -portti LC -liittimellä 1 km/2 km: n lähetys, -40 - 85 asteen käyttölämpötila
Sfp -1 glxlc	SFP -moduuli {{0}} Baselx -portti LC -liittimellä 10 km: n lähetykselle, 0 - 60 asteen käyttölämpötila
Sfp -1 glxlc-t	SFP -moduuli, jossa 1 1000 Baselx -portti LC -liittimellä 10 km: n siirto, -40 - 85 asteen käyttölämpötila
Sfp -1 gsxlc	SFP -moduuli {{0}} Basesx -portti LC -liittimellä 300 m/550m: n lähetys, 0 - 60 astetta käyttölämpötila

Sfp -1 gsxlc-t	SFP -moduuli, jossa 1 1000 Basesx -portti LC -liittimellä 300 m/550m: n lähetys, -40 - 85 asteen käyttölämpötila
Sfp -1 gzxlc	SFP -moduuli {{0}} basezx -portti LC -liittimellä 80 km: n lähetykselle, 0 - 60 asteen käyttölämpötila
Sfp -1 gzxlc-t	SFP -moduuli, jossa 1 1000 basezx -portti LC -liittimellä 80 km: n siirto, -40 - 85 asteen käyttölämpötila

Säilytys- Pistot

ABC -02- USB	Konfigurointivarmuuskopiointi- ja palautustyökalu, laiteohjelmistopäivitys ja lokitiedoston tallennustyökalu hallittuihin Ethernet -kytkimiin ja reitittimiin, 0 - 60 asteen käyttölämpötila
ABC -02- USB-T	Konfigurointivarmuuskopiointi- ja palautustyökalu, laiteohjelmiston päivitys ja lokitiedoston tallennustyökalu hallittuihin Ethernet -kytkimiin ja reitittimiin, -40 - 75 asteen käyttölämpötila

Ohjelmisto

Mxview -50	Teollisuusverkonhallintaohjelmisto lisenssillä 50 solmua varten (IP -osoitteen mukaan)
Mxview -100	Teollisuusverkon hallintaohjelmisto, jolla on lisenssi 100 solmua varten (IP -osoitteen mukaan)
Mxview -250	Teollisuusverkon hallintaohjelmisto, jolla on lisenssi 250 solmua (IP -osoitteen mukaan)
Mxview -500	Teollisuusverkonhallintaohjelmisto lisenssillä 500 solmua (IP -osoitteen mukaan)
Mxview -1000	Teollisuusverkon hallintaohjelmisto, jolla on lisenssi 1000 solmua (IP -osoitteen mukaan)
Mxview -2000	Teollisuusverkonhallintaohjelmisto, jolla on lupa 2000 solmua (IP -osoitteen mukaan)
MXView -päivitys -50	MXView Industrial Network Management -ohjelmiston lisenssin laajentaminen 50 solmua (IP -osoitteen mukaan)
