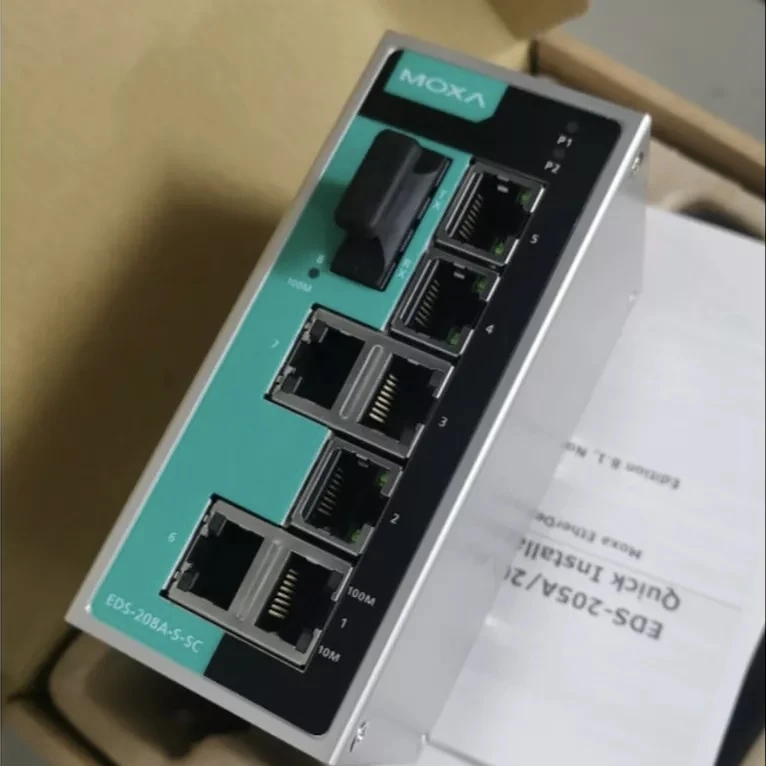

MoksaEds -208 as-sc8- portti kompakti hallitsematon Ethernet -kytkimet
Esittely
MOXA EDS -208 as-sc 8- portti teollisuus Ethernet-kytkimet tukevat IEEE 802.3 ja IEEE 802.3U/X 10/100 m koko/puoli-duplex, MDI/MDI-X -auto. MOXA EDS -208 AS-SC: llä on 12/24/48 VDC (9,6-60 VDC) redundantit virtatulot, jotka voidaan kytkeä samanaikaisesti eläviin DC-virtalähteisiin. Nämä kytkimet on suunniteltu ankarille teollisuusympäristöille, kuten meri- (DNV/LR/ABS/NK), Rail Wayside-, Highway- tai mobiilisovelluksille (EN 50121-4/NEMA TS2/E-MARK) tai vaarallisille sijainneille (luokka I 2, ATEX-vyöhyke 2), jotka vastaavat FCC: tä, UL: tä ja CE-standardeja.
MOXA EDS -208 AS-SC-kytkimet ovat saatavana tavanomaisella käyttölämpötila-alueella välillä -10-60 astetta tai laaja käyttölämpötila-alue -40-75 asteeseen. Kaikille malleille suoritetaan 100% palamiskoe sen varmistamiseksi, että ne täyttävät teollisuusautomaation ohjaussovellusten erityistarpeet. Lisäksi EDS -208 Kytkimissä on dip -kytkimiä myrskynsuojauksen lähettämiseen tai poistamiseen käytöstä, mikä tarjoaa uuden joustavuuden teollisuussovelluksille.
Piirteet ja Hyöty
- 10/100BASET (X) (RJ45-liitin), 100Basefx (moni/yksi-moodi, SC tai ST-liitin)
- Redundantit kaksois 12/24/48 VDC -virtatulot
- IP30 -alumiinikotelo
- Rugged Hardware -suunnittelu, joka sopii hyvin vaarallisiin paikkoihin (luokka 1 div. 2/atex vyöhyke 2), kuljetus (nema ts2/fi 50121-4) ja meriympäristöt (dnv/lr/abs/nk)
- -40-75 asteen leveä käyttölämpötila-alue (-t-mallit)
Tekniset tiedot
Ethernet Rajapinta
|
10/100baset (x) Satamat (RJ45 liitin) |
Eds -208 A/208A-T -mallit: 8 Eds -208 am-sc/m-st/s-sc-mallit: 7 Eds -208 a-mm-sc/mm-st/ss-sc-mallit: 6 Kaikki mallit tukevat: Automaattisen neuvottelun nopeuden koko/puoli kaksisuuntainen tila Automaattinen MDI/MDI-X -yhteys |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
100Basefx Satamat (Multi-moodi SC liitin) |
Eds -208 am-sc-mallit: 1 Eds -208 A-MM-SC-mallit: 2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
100Basefx Satamat (Multi-moodi Stri liitin) |
Eds -208 am-st-mallit: 1 Eds -208 a-mm-st-mallit: 2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
100Basefx Satamat (yhden moodin SC liitin) |
Eds -208 AS-SC-mallit: 1 Eds -208 a-ss-sc-mallit: 2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Standardit |
IEEE 802.3 10baset IEEE 802.3U 100baset (x) ja 100basefx IEEE 802.3x virtauksen ohjaamiseksi |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Optinen Kuitu |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
Kytkin Ominaisuudet
|
Maci Taulukko Koko |
2 K |
|
Paketti Puskuri Koko |
768 kbit |
|
Käsittely Tyyppi |
Säilyttää ja eteenpäin |
Voima Parametrit
|
Yhteys |
1 Irrotettava 4- Yhteystiedostolohko (t) |
|
Syöttö Nykyinen |
Eds {{0}} a/2 0 8a-t, eds -208 am-sc/m-st/s-sc-mallit: 0,11 a @ 24 vdc eds -208 a-mm-sc/mm-st/ss-sc-mallit: 0.15 a @ 24 vdc |
|
Syöttö Jännite |
24.12.48 VDC Redundantit kaksoistulot |
|
Käyttö- Jännite |
9,6 - 60 VDC |
|
Ylikuormitus Nykyinen Suoja |
Tuettu |
|
Peruuttaa Vastakkaisuus Suoja |
Tuettu |
Upottaa Kytkin Kokoonpano
|
Ethernet Rajapinta |
Lähettää myrskyjen suojaa |
Fyysinen Ominaispiirteet
|
Asunto |
Alumiini |
|
IP -IP Luokitus |
IP30 |
|
Mitat |
50 x 114 x 70 mm (1,96 x 4,49 x 2,76 tuumaa) |
|
Paino |
275 g (0. 61 lb) |
|
Asennus |
Din-Rail-kiinnitys Seinäasennus (valinnaisella pakkauksella) |
Ympäristö- Rajat
|
Käyttö- Lämpötila |
Vakiomallit: -10 - 60 astetta (14 - 140 astetta F) leveä lämpötila. Mallit: -40 - 75 astetta (-40 - 167 astetta f) |
|
Säilytys- Lämpötila (paketti mukana) |
-40 - 85 astetta (-40 - 185 astetta f) |
|
Ympäröivä Suhteellinen Kosteus |
5-95% (ei-kondensoiva) |
Standardit ja Sertifikaatit
|
Turvallisuus |
UL 508 Fi 62368-1 (lvd) |
|
EMC |
EN 55032/35 |
|
EMI |
CISPR 32, FCC Osa 15B Luokka A |
|
EMS |
IEC 61000-4-2 ESD: Yhteyshenkilö: 6 kV; Ilma: 8 kV IEC 61000-4-3 RS: 80 MHz - 1 GHz: 10 V/M IEC 61000-4-4 eft: Power: 2 kV; Signaali: 1 kV IEC 61000-4-5 Yliarvo: voima: 2 kV; Signaali: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 pfmf |
|
Vaarallinen Sijainti |
ATEX Luokan I divisioona 2 |
|
Rautatie |
Fi 50121-4 |
|
Liikenne Hallinta |
Nema ts2 |
|
Värähtely |
IEC 60068-2-6 |
|
Järkyttää |
IEC 60068-2-27 |
|
Läpäisy |
IEC 60068-2-31 |
|
Merenkulku |
Abs lr nk dnv |
Mtbf
|
Aika |
Eds -208 A: 3 248 014 tuntia Eds -208 a-mm/ss: 2 705 157 tuntia Eds -208 am/s: 2,943 335 tuntia |
|
Standardit |
Telcordia (Bellcore), GB |
Paketti Sisällys
|
Laite |
1 x eds -208 Sarjakytkin |
|
Dokumentointi |
1 x nopea asennusopas 1 x takuukortti |
Mitat
 |
Tilaus Tiedot
|
Malli Nimi |
10/100baset (x) Satamat RJ45 Liitin |
100Basefx SatamatMulti-moodi, SCLiitin |
100Basefx SatamatMulti-moodi, StriLiitin |
100Basefx Satamat Yksimuotoinen, SC Liitin |
Käyttö- Temp. |
|
Eds -208 a |
8 |
– |
– |
– |
-10 - 60 astetta |
|
Eds -208 at |
8 |
– |
– |
– |
-40 - 75 astetta |
|
Eds -208 am-sc |
7 |
1 |
– |
– |
-10 - 60 astetta |
|
Eds -208 am-sc-t |
7 |
1 |
– |
– |
-40 - 75 astetta |
|
Eds -208 am-st |
7 |
– |
1 |
– |
-10 - 60 astetta |
|
Eds -208 am-s-t |
7 |
– |
1 |
– |
-40 - 75 astetta |
|
Eds -208 A-MM-SC |
6 |
2 |
– |
– |
-10 - 60 astetta |
|
Eds -208 a-MM-SC-T |
6 |
2 |
– |
– |
-40 - 75 astetta |
|
Eds -208 a-mm-st |
6 |
– |
2 |
– |
-10 - 60 astetta |
|
Eds -208 a-mm-st-t |
6 |
– |
2 |
– |
-40 - 75 astetta |
|
Eds -208 as-sc |
7 |
– |
– |
1 |
-10 - 60 astetta |
|
Eds -208 as-sc-t |
7 |
– |
– |
1 |
-40 - 75 astetta |
|
Eds -208 A-SS-SC |
6 |
– |
– |
2 |
-10 - 60 astetta |
|
Eds -208 a-ss-sc-t |
6 |
– |
– |
2 |
-40 - 75 astetta |
Tarvikkeet (myydä erikseen)
Voima Tarvikkeet
|
DR -120-24 |
120W/2,5A DIN-RAIL 24 VDC-virtalähde universaalilla 88-132 VAC tai 176-264 VAC-syöttö kytkin tai 248-370 VDC-tulo, -10-60 asteen käyttölämpötila |
|
DR -4524 |
45W/2A Din-Rail 24 VDC-virtalähde universaalilla 85-264 VAC tai 120-370 VDC-tulo, -10-50 astetta C Käyttölämpötila |
|
DR -75-24 |
75W/3.2A DIN-RAIL 24 VDC-Virtalähde universaalilla 85-264 VAC tai 120-370 VDC-tulo, -10-60 asteen käyttölämpötila |
|
Mdr -40-24 |
Din-Rail 24 VDC -virtalähde 40W/1,7A, 85-264 VAC tai 120-370 VDC-tulo, -20-70 asteen käyttölämpötila |
|
Mdr -60-24 |
Din-Rail 24 VDC -virtalähde 60W/2,5A, 85-264 VAC tai 120-370 VDC-tulo, -20-70 asteen käyttölämpötila |
Seinälle asennettava Pistot
|
Wk -46-01 |
Seinän kiinnityssarja, 2 levyä, 8 ruuvia, 46 x 66,8 x 2 mm |
Telineen kiinnitys Pistot
|
Rk -4 u |
19- tuuman telineen kiinnityspakkaus |
