Kun käytät Moxa NPortia kerätäksesi tietoja Rs -485 kahden johdin sarjaporttilaitteista, voit kohdata ongelman, että sarjaporttipalvelimen TX/RX-valo on aina oranssi virheenkorjauksen aikana ja tietoja ei voida kerätä normaalisti. Tämä artikkeli vieMoxa nport 5150Esimerkki selittääksesi tämän ongelman vianmääritys.
I. Ongelma -ilmiö
Ohjelmisto on kytkettyMoxa nport 5150, mutta ei voi saada tietoja, ja sarjaportin indikaattori on aina oranssi.
II. Kuinka vianmääritys
1. Tarkista johdotus
Kiinnitä huomiota kahden Rs -485 rivin linjasekvenssiin. Tiedot+ muodostaa yhteyden tietoihin+, data- muodostaa yhteyden tietoihin. Jos TX/RX-valo on aina oranssinkeltainen, tarkista ensin, onko linjasekvenssi oikea. Seuraava on Moxa Nport 5100 -sarjan sarjaporttipalvelimen DB9 -urosliitin linjasekvenssimääritelmä.
Huomaa:MOXA-laitteiden tiedot+ on B-linja ja data on A-rivi. Tämä voi olla ristiriidassa muiden valmistajien laitteiden AB -linjojen määritelmän kanssa. Kun vianmääritys on linjasekvenssi, voit kokeilla käänteistä yhteyttä.
2
Jos vahvistat, että linjasekvenssissä ei ole ongelmia, voit yrittää säätää laitteen veto- ja vetovastuksia.

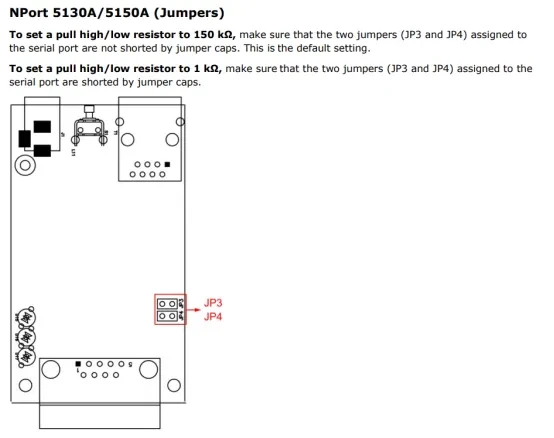

Poista laitteen kotelo, etsi JP3- ja JP4-hyppääjät ja käytä hyppääjäkorkilla kahta hyppääjiä, kuten seuraavassa kuvassa on esitetty:
Huomaa:Yllä olevan kuvan pull-up- ja vetävää vastuksen hyppyasennot ovat sovellettavissa vain Moxa Nport 5100 -sarjan tuotteisiin. Muiden laitteiden mallien vetämis- ja alaspäin suuntautuvan vastuksen sijainnista katso mallilaitteen käsikirja.
Yllä oleva menetelmä voidaan soveltaa sarjalaitteisiin, jotka käyttävät 485 -viestintää, kuten Nport -sarjasarja ja MGATE -protokollayhdyskäytävien MGATE -sarja. Jos ongelmaa ei ratkaista yllä olevien vaiheiden noudattamisen jälkeen, ota yhteyttä Moxan tekniseen tukeen.
