Lähtökohdan on oltava kerroksen 3 kytkin. Portti - -pohjainen reititys ei pysty tunnistamaan VLAN -arvoja ja hylkää VLAN -reitityspaketit, jotka on merkitty T.
KokoonpanoPvoiton
1. Luo pakettiauto VLAN -määritystilaan ja ota reititystoiminto käyttöön;
2. Syötä VLAN -reititysrajapinta tai rajapinta -tilaan määrittääksesi käyttöliittymän IP -osoite ja aliverkon peite ja ota portin reititystoiminto ottamaan käyttöön;
3. Määritä portit vastaaville VLAN -arvoille.
IP -osoitteen allokointi VLAN: iin
I. VLAN -osoitteiden määrittäminen
1. Napsauta Configuration Wizard
2. Kirjoita VLAN -arvo tai kaksinkertainen - Napsauta VLAN -luetteloa ja napsauta sitten Seuraava.
3. Napsauta Seuraava suoraan, jos pyydetään, valitse ei
4. Kirjoita reitittimen käyttöliittymän IP -osoite ja aliverkon peite. Kirjoita reitittimen sub - -rajapinnan IP -osoite ja aliverkon peite ja napsauta Lisää se lisää vasemmalla olevaan luetteloon. Sub - rajapinnan osoite voidaan sivuuttaa, jos sitä ei käytetä. Tallenna napsauta Valmis.

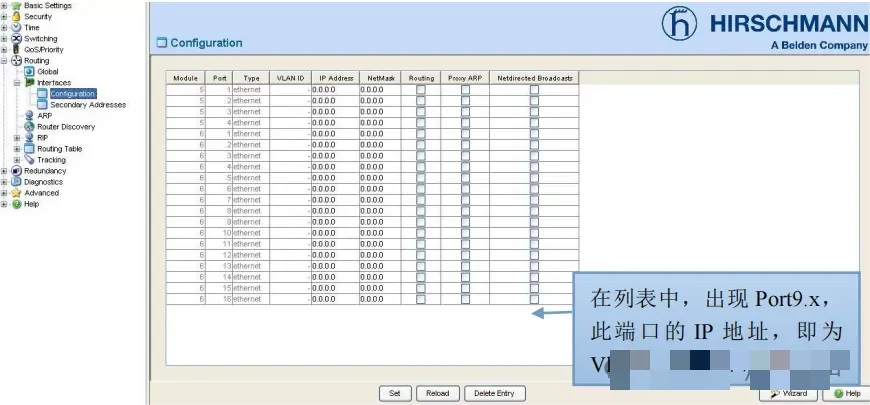

5. Port9.x näkyy luettelossa. Tämän portin IP -osoite on VLAN: n reititysrajapintaosoite.
II. Määritä portin reititys IP -osoite

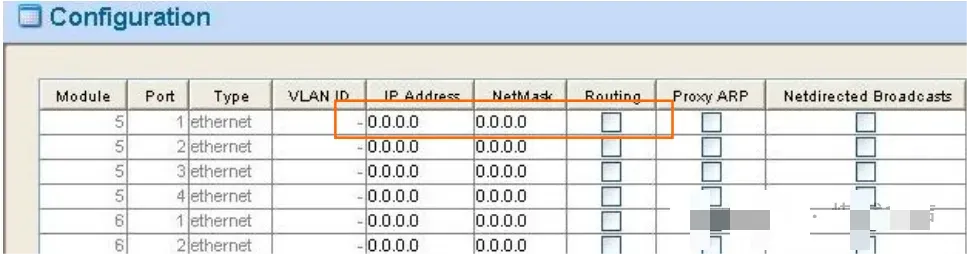

Kaksinkertainen - Napsauta porttia vastaavaa "IP -osoite" -solua ja kirjoita IP -osoite; Kirjoita "NetMask" -solussa aliverkon peite jaTarkista "reititys" -vaihtoehto. Ota esimerkki portti 2.1:
Kaksoisnapsauta portti 2.1
Kirjoita vastaavassa "IP -osoite" -yksikössä IP -osoite 10.0.1.1;
Kirjoita "NetMask" -yksikössä aliverkon peite 255,255,255,0;
Tarkista "reititys" -vaihtoehto tämän portin reititystoiminnon ottamiseksi käyttöön;
HUOMAUTUS: "Välityspalvelin ARP" -toiminto -vaihtoehto: Välityspalvelin ARP on ARP -protokollan variantti. Tietokoneella, jolla ei ole oletusyhdyskäytävää, joka on määritetty kommunikoimaan verkon muiden tietokoneiden kanssa, yhdyskäytävä vastaanottaa ARP -pyynnön lähdetietokoneelta ja vastaa lähdetietokoneeseen omalla Mac -osoitteellaan ja kohdetietokoneen TP -osoituksella.
Huomaa: "NetDirected Broadcasts" -toiminto -vaihtoehto: Valitse, otetaanko määritetyn reititysportin suoran verkon lähetystoiminto käyttöön
Staattinen reititystaulukon kokoonpano
III. Ota kytkimen globaali reititystoiminto käyttöön

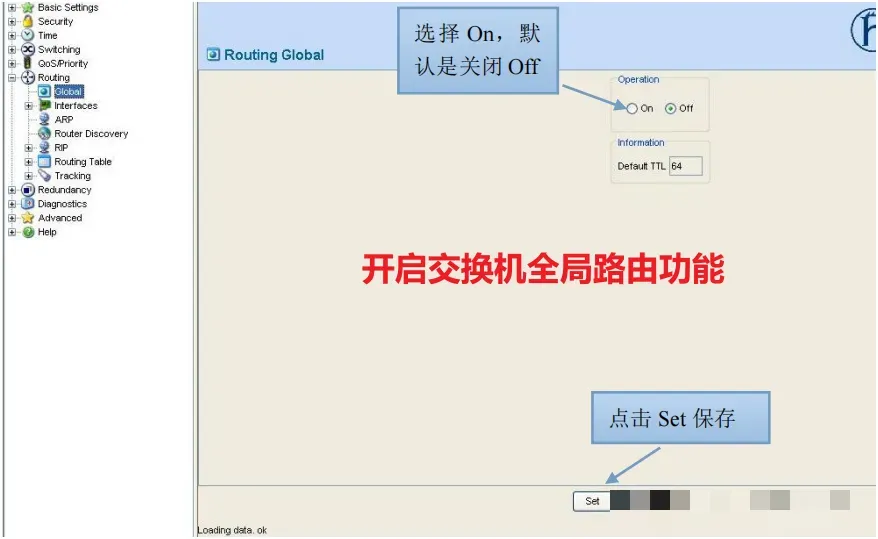

1. Valitse päälle, oletusasetus on pois päältä, napsauta Set
2. Napsauta Luo merkintäpainiketta, ikkuna ponnahdusikkuna, kirjoita kohdeverkon osoite, aliverkon peite, seuraava HOP IP -osoite, vahvista reitin luominen ja napsauta sitten Aseta tallentaaksesi.
Iv. Esimerkki staattisen reitityksen määrittämisestä
1. Staattista reititystä käytetään reitittimen A ja reitittimen B. välillä. Reitittimen A seuraava hyppy on reititin B, joka mahdollistaa viestinnän 10.0.1.0/24 aliverkkoon 10.0.3.0/24.
2. Uuden reitin merkinnän lisääminen
POP - ylös -valintaikkunassa kirjoita reititin A: Kohdeverkko: 10.0.3.0; Maski: 255,255,255,0; Seuraava hypyn osoite: 10.0.2.2; Prioriteetti: 1 (oletusarvo)
Reititin B Toisen sivun tuloissa:
Kohdeverkko: 10.0.1.0; Maski: 255,255,255,0; Seuraava hypyn osoite: 10.0.2.2; Prioriteetti: 1 (oletusarvo)
3.Valitse laite ja Tallenna NV - RAM -muistiin
