Hirschmann Switch yksinkertaiset asetukset

Asenna Hidiscovery -ohjelmisto

Java -suorituksen ympäristöympäristö (http://www.java.com)

Käytä Hidiscovery -ohjelmistoa IP -osoitteiden määrittämiseen kytkimille

Hirschmann -kytkimen tehdasasetuskokoonpanossa kytkimen oletus IP -osoite on 0,0.0.0 ja sen aliverkon peite on myös 0,0,0,0.

Huomaa: Kun olet valinnut laitteen vasemmalla hiiren painikkeella ja napsauttamalla signaalipainiketta, kaikki kytkimen LED -valot alkavat vilkkua. Tätä menetelmää voidaan käyttää kunkin laitteen erottamiseen. Jos asetat virheellisesti kaksi kytkintä samaan IP -osoitteeseen, Hidiscovery -ohjelmisto saa kehottaa ristiriitaista osoitetta.

Kun olet määrittänyt Switch Network Management IP -osoitteen, voit kirjautua sisään Switchin Web -määritysrajapintaan kokoonpanotietokoneen IE -selaimen kautta. Sisäänkirjautuessasi sinun on annettava vain kohdekytkimen IP -osoite IE -selaimen osoitepalkkiin ja kytkettävä Hidiscovery -ohjelmiston "www" -painiketta hypätäksesi suoraan kytkimen verkkoliittymään. Ensimmäinen asia, joka tulee näkyviin, on kytkimen kirjautumisikkuna, joka vaatii käyttäjänimen valitsemista ja vastaavan salasanan kirjoittamista:

KäyttäjäKäyttäjällä on vain "lue vain -" lupa ja salasana onjulkinen

hallintoKäyttäjä on "Lue/ Kirjoita "käyttöoikeudet ja salasana onyksityinen

Iv. Määritä verkkokaapin LAN -alaisten yhdistäminen

HUOMAUTUS: Kun asetat alaisen verkkoosoitteen, oletusyhdyskäytävä on asetettava.

Aseta virtuaalinen lähiverkko VLAN:

Vaihda VLAN -arvoihin, sinun on varmistettava, että portti, johon kokoonpanotietokone on kytketty, on verkonhallinta VLAN. Kytkentäverkon hallinta -oletusarvot VLAN1: een ja muihin sovellus VLAN: iin voidaan määritellä VLAN2: ksi, VLAN3: ksi jne. Tässä määrittelemme VLAN100.

Valitse vastaava ulosvirtaussääntö:

T=merkitty VLAN

U =

F=kielletty

Napsauta Aseta ladataksesi asetukset ja napsauta Reload tarkistaaksesi, onko kokoonpano tehokas.

OSPF: n virtuaaliset yhdistämisasetukset

Kun yhteenliite on asetettu, näet reititystaulukossa olevan kytkentätilan.

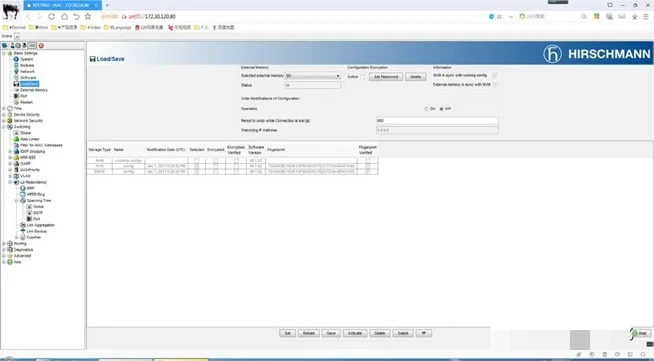

Kun asetus on valmis, parametrit on tallennettava, muuten parametrit menetetään kytkimen virran jälkeen.

Hiper - rengas: Hirschmann Private Ring Protocol

MRP: IEC62439 Industrial Ring Network Redundancy Protocol, jota käytetään verkottumiseen kolmannen - puolueen teollisuus Ethernet -kytkimillä

Fast Hiper - Rengas: Parannettu rengasverkon redundanssiprotokolla Erittäin nopea palautumisaika teollisuudelle, jolla on korkeat oikeat - aikavaatimukset, kuten virransiirto ja jakelu.

1. Aseta rengasportti 1 ja 2

2. Valitse tämän kytkimen hallintataso Redundancy Manager -sovelluksen rengasverkossa. Ring Network -organisaatiossa vain yksi kytkin voidaan määritellä redundanssinhallinnaksi, valita tilassa ja valita pois muille saman renkaan kytkimille.

Huomaa: Jos useiden kytkimien redundanssinhallinta on kytketty päälle, se aiheuttaa kytkimen vian valmiustilin linkille. Samanaikaisesti, koska Hiper - -rengas ja RSTP kuuluvat erilaisiin redundanssimekanismeihin, RSTP -toiminto on kytkettävä pois päältä rengasverkon linkillä. Sammuta tämä toiminto valitsemalla vain redundanssista -, joka kattaa puun - globaali vaihtoehto.
