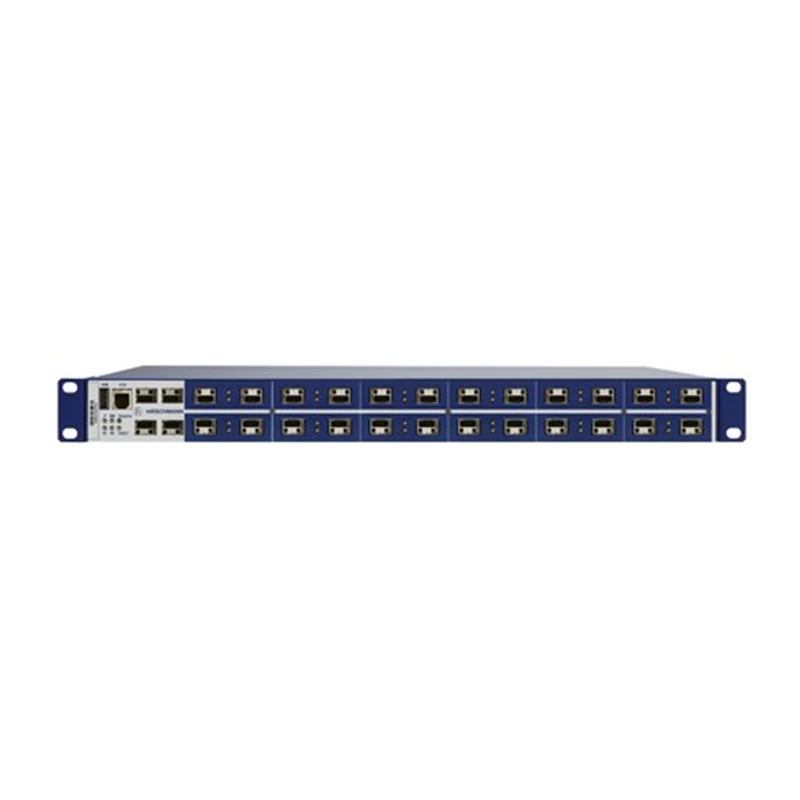

HIRSCHMANN MAR 1030-4 otttttttttttttttttttttttttTTTSMMHphphph

KonfiguraattoriKuvaus

Mach1000 on saatavana 24 portin mukautetussa konfiguroitavissa olevassa suunnittelussa, jossa on 2 tai 4 ylimääräistä gigabitin uplinkkiä (RJ45 ja/tai SFP kuidulle) ja Poe -portteja. Nämä kytkimet ovat saatavana kerroksella 2. Tuulettimen muotoilu ja erittäin tehokkaat komponentit on optimoitu minimaaliseen lämmöntuotantoon ja korkeaan MTBF: ään (vian välinen aika).

Tekninen Tekniset tiedot

Tuotekuvaus

Kuvaus

Industrial Managed Fast/Gigabit Ethernet -kytkin IEEE 802.3: n, 19 "telineen kiinnitys, tuulettimen muotoilu, myymälä ja eteenpäin

Porttityyppi ja määrä

Kaikkiaan 4 gigabittiä ja 24 Fast Ethernet -porttia \\\ ge 1 - 4: 1000base-fx, sfp slot \\\ fe 1 ja 2: 10/100base-tx, rj45 \\\ fe 3 ja 4: 10/100Base-tx, rj45 \\\ 5 ja 6: 10/100base-tx, rj45 \\s 7 ja 6: 10/100base-tx, rj45 \\\\\\\\\ 5 ja 6: 10/100 RJ45 \\\ Fe 9 ja 10: 10/100Base-TX, RJ45 \\\ Fe 11 ja 12: 10/100Base-TX, RJ45 \\\ Fe 13 ja 14: 10/100Base-TX, RJ45 \\\ Fe 15 ja 16: 10/100Base-TX, RJ45 \\ \\ 17 ja 18: 10/100/100Base-TX, RJ45 \\ FE 19 ja 20: 10/100Base-TX, RJ45 \\\ Fe 21 ja 22: 10/100Base-TX, RJ45 \\\ Fe 23 ja 24: 10/100Base-TX, RJ45

Lisää Rajapinnat

Virtalähde/signalointikontakti	Virtalähde 1: Virtalähde 3- PIN-laajennusliittimen lohko, signaalikosketus 2- PIN-pistorasian liitäntälohko; Virtalähde 2: Virtalähde 3- PIN-laajennusliittimen lohko, signaalikosketus 2- PIN-pistorasia
V.24 -käyttöliittymä	1 x rj11 -pistorasia
USB -käyttöliittymä	1 x USB yhdistääksesi automaattisen konfigurointisovittimen ACA 21- USB

Verkko koko - pituus - kaapeli

Kierretty pari (TP)	Fe 1 ja 2: 0-100 m \\\ fe 3 ja 4: 0-100 m \\\ fe 5 ja 6: 0-100 m \\\ fe 7 ja 8: 0-100 m \\\ fe 9 ja 10: 0-100 m \\\ fe 11 ja 12: 0-100 m \\ fe 13 ja 12 0-100 m \\\ fe 15 ja 16: 0-100 m \\\ fe 17 ja 18: 0-100 m \\\ fe 19 ja 20: 0-100 m \\\ fe 21 ja 22: 0-100 M \\\ Fe 23 ja 24: 0-100 m \\\\\\\\\\\\\\ \ 24: 0-100 m \\\
Yhden moodin kuitu (SM) 9/125 µm	Ge 1 - 4: vrt. SFP-moduulit M-SFP \\\
Yhden moodin kuitu (LH) 9/125 um (pitkän matkan lähetin -vastaanotin)	Ge 1 - 4: vrt. SFP-moduulit M-SFP \\\
Multimodekuitu (mm) 50/125 um	Ge 1 - 4: vrt. SFP-moduulit M-SFP \\\
Multimodekuitu (mm) 62.5/125 µm	Ge 1 - 4: vrt. SFP-moduulit M-SFP \\\

Verkko koko - kaskadettavuus

Line - / tähtitopologia

kaikki

Rengasrakenne

(Hiper-Ring) Määräkytkimet

10 ms (10 kytkintä), 30 ms (50 kytkintä), 40 ms (100 kytkintä), 60 ms (200 kytkintä)

Voimavaatimukset

Nykyinen kulutus nopeudella 230 V AC	Virtalähde 1: 170 Ma Max, jos kaikki portit on varustettu kuitulla; Virtalähde 2: 170 Ma Max, jos kaikki portit on varustettu kuitulla
Käyttöjännite	Virtalähde 1: 110/250 VDC, 110/230 VAC; Virtalähde 2: 110/250 VDC, 110/230 VAC
Virrankulutus	enintään 38,5 W
Tehonlähtö BTU (IT)/H	enintään 132

Ohjelmisto

Vaihtaminen	Poista käytöstä oppiminen (Hub -toiminnallisuus), riippumaton VLAN -oppiminen, nopea ikääntyminen, staattinen yksilastera (QINQ), Voice VLAN, GARP -monilähetysrekisteröintiprotokolla (GMRP), IGMP Snooping/Querier (V1/V2/V3)
Redundanssi	Edistynyt rengaskokoonpano MRP: lle, Hiper-Ring (Manager), Hiper-Ring (Ring Switch), Fast Hiper-Ring, Link Aggregation LACP: n, Media Redundancy Protocol (MRP) (IEC 62439-2) kanssa, redundantti verkko-kytkentä, Sub Ring Manager, RSTP 802.1D -2004 (IEC {7}}) (IEC {7}) (IEC {7}) (IEC {7}) (IEC {7}) (IEC {7}) ({7 (802,1q), RSTP -vartijat, RSTP MRP: n yli
Hallinta	Kaksoisohjelmistokuvan tuki, TFTP, LLDP (802.1AB), LLDP-MED, SSHV1, SSHV2, V.24, HTTP, HTTPS, TRAPS, SNMP V1/V2/V3, TELNET
Diagnostiikka	Hallintaosoitteen konfliktien havaitseminen, osoite uudelleentarkastus, MAC-ilmoitus, signaalikontakti, laitteen tilan osoitus, TCPDUMP, LEDit, Syslog, portinvalvonta automaattisen jakeluun, linkin läpän havaitsemisen, ylikuormituksen havaitsemisen, duplex-epäsuhta-havaitsemisen, linkin nopeuden ja duplex-valvonta, RMON (1,2,3,9), Port-peilien 1: Port-peilien 8: Port-Port-Port-TEESTS, Kylmässä käynnistyksessä, kuparikaapelitesti, SFP
Kokoonpano	Autokonfigurointisovitin ACA11 Limited -tuki (RS20/30/40, MS20/30), Automaattinen kokoonpanon kumoaminen (Roll-Back), Configuration Sormenjälki, BootP/DHCP-asiakas kanssa Automaattinen konfigurointi, DHCP-palvelin: Port, DHCP-palvelin: Pools per VLAN, DHCP-palvelin: Vaihtoehto 43, AutoConfiguration Adapter ACA21/22 (USB), Hidiscovery, DHCP-rele vaihtoehtoisella 82, komentorivipinta (CLI), CLI-skriptinsä, täyden muodon MIB-tuen, web-pohjainen hallinta
Turvallisuus	IP-pohjainen porttiturva, MAC-pohjainen porttiturva, porttipohjainen pääsynhallinta 802.1X: llä, vieras/todentamaton VLAN, RADIUS VLAN -määritys, moni-asiakas todennus porttia kohden, MAC-todennuksen ohitus, VLAN: n rajoittama hallintahoito, HTTPS-sertifikaattien hallinta, rajoitettu hallintayhteys, sopiva käyttö Banner, SNMP-logging, paikallinen käyttäjän hallinta, etäinen todennus Radius, Salasananvaihto, PALAKUUN SOVELTAMINEN ENSIMMÄINEN LOGING-SOVELTAMINEN
Ajan synkronointi	SNTP -palvelin, PTP / IEEE 1588 ohjelmistossa, reaaliaikainen kello energiapuskurilla
Teollisuusprofiilit	Ethernet/IP -protokolla, IEC61850 -protokolla (MMS -palvelin, kytkinmalli), Profinet IO -protokolla
Sekalainen	Manuaalinen kaapelin ylitys

Ympäröiväolosuhteet

Käyttölämpötila	0-+60 aste
Varastointi-/kuljetuslämpötila	0-+60 aste
Suhteellinen kosteus (ei-kondensoiva)	5-95 %
Suojausmaali piirilevyllä	Ei

Mekaaninen rakennus

Mitat (WXHXD)	448 x 44 x 310 mm (448 x 44 x 345 mm, jos virtalähde Tyyppi M tai L)
Paino	4. 0 kg
Asennus	19 "ohjauskaappi
Suojeluluokka	IP30

Mekaaninen vakaus

IEC 60068-2-6 värähtely	1 mm, 2 Hz -13. 2 Hz, 9 0 min.; 0,7 g, 13,2 Hz -100 Hz, 90 min.; 3,5 mm, 3 Hz -9 Hz, 10 sykliä, 1 oktaavi/min.; 1 g, 9 Hz -150 Hz, 10 sykliä, 1 oktaavi/min
IEC 60068-2-27 shokki	15 g, 11 ms kesto, 18 iskua

EMC puuttuminen koskemattomuus

Fi 61000-4-2 Sähköstaattinen purkaus (ESD)	8 kV: n kontaktin vastuuvapaus, 15 kV ilmavapaus
Fi 61000-4-3 sähkömagneettinen kenttä	20 V/m (80-2700 mHz); 1 kHz, 80% am
Fi 61000-4-4 nopea transientit (purske)	4 kV: n voimajohto, 4 kV: n tietolinja
Fi 61000-4-5 ylijännite	DC -voimajohto: 2 kV (viiva/maa), 1 kV (viiva/viiva); AC Power Line: 4 kV (viiva/maa), 2 kV (viiva/viiva); 4 KV -datalinja; IEEE1613: Power Line 5 KV (linja/maa)
Fi 61000-4-6 suoritettu immuniteetti	10 V (150 kHz - 80 MHz)
Fi 61000-4-12 vaimennettu värähtelyaalto	2,5 kV (viiva/maa), 1 kV (viiva/linja) (1MHz)
Fi 61000-4-16 verkko taajuusjännite	30 V, 50 Hz jatkuva; 300 V, 50 Hz 1 s

EMC päästö koskemattomuus

EN 55032	EN 55032 luokka A
FCC CFR47 Osa 15	FCC 47CFR Osa 15, luokka A

Hyväksynnät

Perustana	CE, FCC, EN61131
Teollisuuslaitteiden turvallisuus	CUL 508
Vaaralliset paikat	ISA 12.12.01 Luokka 1 Div. 2
Laivanrakennus	DNV
Sähköasema	IEC 61850-3, IEEE 1613
Rautatiearvo	Fi 50121-4
Kuljetus	Nema ts2
